Kinnox-Deck

Plancha de acero estructural galvanizada que soporta el vaciado de concreto y posteriormente las cargas sobreimpuestas del sistema de entrepiso.

Aplicaciones

Según el catálogo: gran resistencia y seguridad.
Se adapta a estructuras metálicas y de concreto.
Menor consumo de concreto por m² frente a la torta tradicional, según el catálogo.
Reduce materiales y desperdicios frente al encofrado tradicional, según el catálogo.
Instalación fácil y rápida, menor peso y grosor de losa.

INFORMACIÓN DEL PRODUCTO

Valores originales del catálogo Kinnox 2024.
Grado	Calibre	Espesor (mm)	Altura (pulg)	Altura (mm)	Ancho útil (pulg)	Ancho útil (mm)	Peso (kg/mt)	Zinc (g/m²)	Largo mínimo (m)	Largo máximo (m)	Selección
40	22	0.75	2	50.8	37	940	7.122	180	0.80	14

Espesor de losa

Distancia entre apoyos

Selecciona una fila y una columna.

Celdas vacías: sin valor publicado. No se interpolan ni extrapolan cargas.
Losa (mm)	2.00 m	2.20 m	2.40 m	2.60 m	2.80 m	3.00 m	3.20 m	3.40 m	3.60 m	3.80 m	4.00 m	4.20 m
100	1006	915	815	656	549	454	—	—	—	—	—	—
110	1118	1016	863	731	608	503	418	—	—	—	—	—
120	1209	1099	860	782	716	602	501	417	347	—	—	—
130	1280	1164	908	826	756	669	557	465	388	310	—	—
140	1331	1032	931	846	773	709	635	530	435	335	251	178
150	1362	1051	947	860	785	720	664	591	479	371	278	199

Consulta de valores publicados en 2024. Esta tabla no sustituye la revisión de un profesional ni constituye una aprobación de diseño estructural.

Valores originales del catálogo Kinnox 2024.
Losa (mm)	Consumo de concreto (m³/m²)	Luz máxima sin apuntalamiento (m)
100	0.077	2.33
110	0.085	2.26
120	0.095	2.15
130	0.105	2.10
140	0.115	2.00
150	0.125	1.96

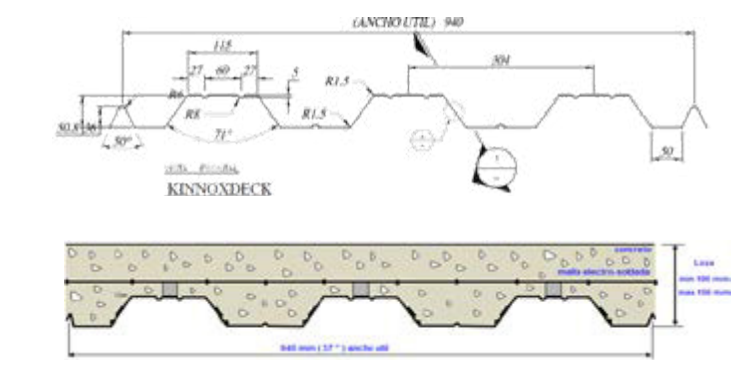

Recortes de los dibujos originales. Consulta la página fuente para su contexto.

Referencias de la edición 2024; no implican verificación de certificaciones vigentes.

Recubrimiento de zinc G60. Esfuerzo de fluencia mínimo: 275 MPa (40 ksi).
Otras medidas a requerimiento del cliente.
Fijación lateral entre planchas cada 90 cm con tornillo autorroscante, remache y/o soldadura.
La malla electrosoldada debe estar 25 mm (1 pulg) por debajo de la superficie de concreto.
La fuente indica malla mínima D2.3 (Ø5 mm) × 150 mm de cuadrícula; por confirmar frente a la ficha de malla.
Se recomienda soldadura Duraweld Rojo E6013 o Punto Azul E6013.
